在電子設計中，選擇合適的芯片替代品是一個常見的需求。本文將詳細對比PL3393AD和OB2358AP兩款芯片，探討PL3393AD是否可以完美替代OB2358AP。
封裝：DIP7
輸出功率：18W
開關參數：2.01Ω 650V MOSFET
應用領域：AC/DC電源應用，如手機充電器、小功率適配器/充電器、LED驅動器、消費電子設備的待機電源等。
封裝：DIP8
輸出功率：適用于27W以下的離線反激式轉換器
開關參數：內置高壓MOSFET
應用領域：DVD機頂盒電源、液晶電視待機電源、白色家電電源等。
PL3393AD
內置集成功率BJT：提供精確的恒流調節，適用于通用AC輸入。
消除光耦和所有次級恒流/恒壓控制電路：簡化設計，減少元件數量。
內置線路補償：實現更緊密的恒流/恒壓調節。
內置變壓器電感容差補償：提高輸出精度。
可調輸出電纜補償：適應不同長度的輸出電纜。
自適應多模式PFM控制：提高效率。
低啟動電流：減少啟動時的功耗。
內置前沿消隱（LEB）：防止誤觸發。
逐周期限流：保護電路免受過流損壞。
VDD欠壓鎖定和過壓保護：確保電路在安全電壓范圍內工作。
內置短路保護和輸出過壓保護：增強電路的可靠性。
過溫保護：防止芯片過熱損壞。
OB2358AP
內置高壓MOSFET：提供高性能、低待機功耗和低成本的離線反激式轉換器應用。
低啟動電流（5μA）和工作電流（1.5mA）：減少待機功耗。
內置同步斜坡補償：提高控制精度。
實現20W以下“No Y-CAP”系統設計：簡化電路設計。
內置頻率抖動：降低EMI。
過流、過壓保護：保護電路免受異常狀態的損壞。
欠壓鎖定及自動重啟：確保電路在安全電壓范圍內工作，并在異常狀態后自動恢復。
內部軟啟動電路：減少啟動時的應力。
間歇工作模式（Burst Mode）：提高效率，降低待機功耗。
逐周期限流模式：防止過流損壞。

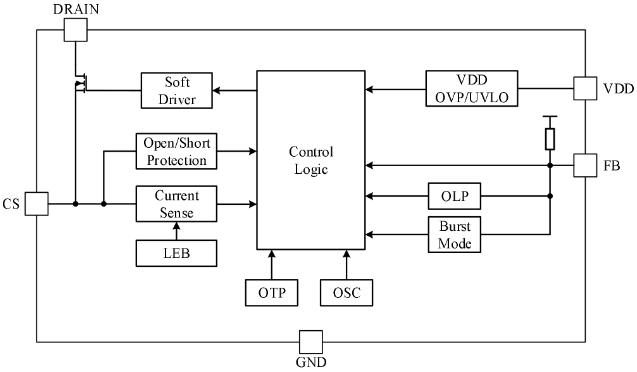

從上述對比可以看出，PL3393AD和OB2358AP在功能和應用領域上有一定的相似性，但也存在一些差異。PL3393AD在恒流/恒壓調節、線路補償、變壓器電感容差補償等方面具有優勢，而OB2358AP則在低待機功耗和頻率抖動方面表現突出。PL3393AD內部框架圖如下所示
功能兼容性：PL3393AD的多模式PFM控制和內置補償功能使其在某些應用中可以替代OB2358AP，尤其是在需要精確恒流/恒壓調節和簡化設計的場景中。
封裝差異：PL3393AD采用DIP7封裝，而OB2358AP采用DIP8封裝，這可能需要在PCB設計上進行一些調整。
應用領域：PL3393AD適用于18W以下的AC/DC電源應用，而OB2358AP適用于27W以下的離線反激式轉換器。如果應用功率在18W以內，PL3393AD可以作為替代品。
PL3393AD在某些方面可以替代OB2358AP，尤其是在需要精確恒流/恒壓調節和簡化設計的應用中。然而，由于封裝形式和部分功能的差異，替代時需要進行一些設計調整。如果應用功率在18W以內，PL3393AD是一個可行的替代選擇。
