FT8371A-RT是一款高性能的次邊同步整流芯片，廣泛應用于DCM（不連續導通模式）和QR（準諧振）模式的反激轉換器中。這兩種模式在電源設計中各有特點和應用場景，以下是對其在不同模式下的應用分析。

一、DCM模式下的應用

（一）工作原理

在DCM模式下，電感電流在每個開關周期內都會下降到零。這種模式下，變壓器的能量完全釋放，次邊電流通過同步整流MOS管的體二極管續流，直到電流為零。此時，F(xiàn)T8371A-RT通過檢測MOS管漏源兩端電壓來控制其導通和關斷，從而實現高效的整流。

（二）應用場景

低功率適配器

DCM模式適用于低功率（如10W以下）的適配器。例如，手機充電器通常工作在DCM模式下，因為其負載范圍較寬，且在輕載或空載時效率要求較高。FT8371A-RT在DCM模式下能夠有效降低開關損耗，提高整體效率。

便攜式設備充電器

對于便攜式設備（如平板電腦、藍牙音箱等）的充電器，DCM模式的反激轉換器能夠提供穩定的輸出電壓和電流。FT8371A-RT的快速欠壓檢測功能可以確保在負載突變時，輸出電壓仍能保持穩定。

（三）優點

高效率：DCM模式下，開關損耗較低，特別是在輕載和空載時。
設計簡單：由于電流自然下降到零，環路設計相對簡單。
成本低：FT8371A-RT的集成設計減少了外圍元件數量，降低了成本。

二、QR模式下的應用

（一）工作原理

QR模式是一種特殊的DCM模式。在這種模式下，當電感電流下降到零后，變壓器的漏感與開關管寄生電容發生諧振。FT8371A-RT通過檢測諧振波谷來開通開關管，從而實現準零電壓開通（ZVS），顯著降低開關損耗。

（二）應用場景

高效率充電器

在中高功率（如10W~16W）的充電器中，QR模式能夠進一步提高效率。例如，快速充電器需要在高負載下保持高效率，同時在輕載時仍能維持低功耗。

FT8371A-RT在QR模式下通過準諧振控制，能夠?qū)崿F(xiàn)動態優化，滿足這些需求。

多負載適配器

對于需要適應多種負載的適配器，QR模式能夠根據負載變化自動調整開關頻率。FT8371A-RT的快速動態響應特性使其能夠快速適應負載變化，確保輸出電壓的穩定性。

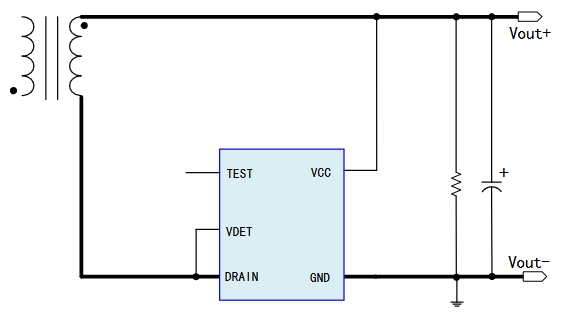

典型應用圖

（三）優點

開關損耗低：通過在諧振波谷開通開關管，QR模式顯著降低了開關損耗。

動態響應快：配合原邊控制器（如FT8393X），F(xiàn)T8371A-RT能夠快速響應負載變化。

兼容性強：QR模式適用于多種負載條件，能夠靈活適應不同的應用場景。

三、總結

FT8371A-RT在DCM和QR模式下各有優勢。在DCM模式下，其適用于低功率、簡單設計的適配器和充電器，能夠?qū)崿F(xiàn)高效率和低成本；而在QR模式下，其更適合中高功率、多負載的應用場景，能夠進一步降低開關損耗并提高動態響應性能。根據具體的應用需求，設計人員可以選擇合適的模式，以實現最佳的電源性能。

總之，F(xiàn)T8371A-RT憑借其高性能的同步整流功能和靈活的工作模式，已成為現代電源設計中的理想選擇。
